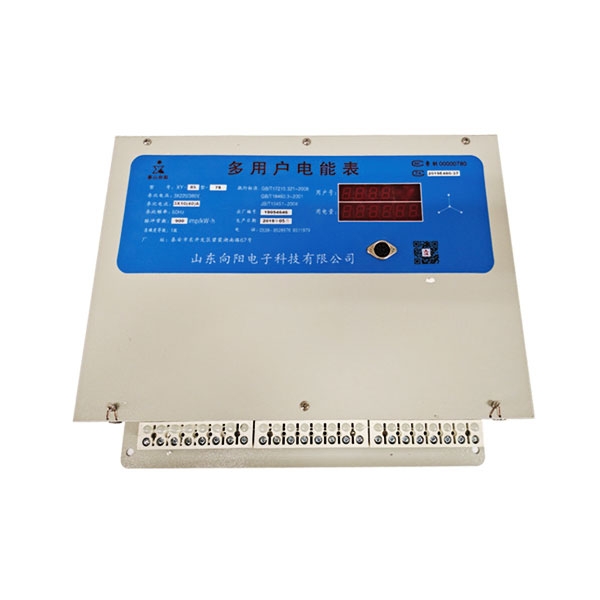

XY-70型階梯控制型多用戶電能表

主要性能特點

       ◆ 電表采用先進的計量和控制芯片(工業級)，模塊化結構設計，抗干擾能力強。

       ◆ 電表體積小，內部走線規整，符合配電要求，安裝、維護、升級方便。

       ◆ 電表通訊電路采用防雷電路，信號采用光電隔離，通訊電路與電表其它電路進行分離處理，可更大程度減輕雷擊對電表的傷害。

       ◆ 電能信號采集模塊接口采用電腦專用接口，經過特殊處理，信號傳輸可靠。

       ◆ 計量電路與通訊、顯示電路采用三CPU結構,一個CPU主管計量，一個CPU主管通訊，一個CPU主管顯示，通訊時互不影響。

       ◆ 內部強電與弱電間采用鍍鋅屏蔽板隔離，可減輕強電對弱電信號的干擾。

       ◆ 電表采用專用三相電能計量芯片，測量周期短、精度高，性能穩定，使用壽命長，有效防止竊電。

       ◆ 內部電源三相供電，電源缺相，電表照常工作。

       ◆ 電表進線端采用專用接線端子，電流承載能力強，便于現場施工。

       ◆ 數據安全：電表各種數據參數采用加密算法，保證數據安全。

       ◆ 可同時計量與檢測36戶(單相)或12戶(三相)及36戶以下單三相任意組合。

       ◆ 具有電源缺相指示功能。

主要功能描述

       ◆ 預付費(倒計數) 功能：用戶須先購電后用電，欠費自動斷電，繳費方式多樣。

       ◆ 過載保護(限流)功能：當用戶負載超過允用上限負載時，該用戶自動斷電保護。

       ◆ 斷電自動恢復功能：用戶過載斷電保護后，在規定的斷電次數內，用戶使用上限功率降至允許使用范圍內，系統可以自動恢復供電。

       ◆ 允許透支電量功能：根據用戶信譽不同可設置不同允用透支電量，超過設置參數后欠費斷電；

       ◆ 設置階梯電量及階梯單價功能：可將每月用電量劃分為多個階段(至多4個)，對應設置相應單價；用電量越大，單價越高，引導用戶節約用電；

       ◆ 可設三種費率單價，實行峰平谷時段用電計費；

       ◆ 用電記錄保存功能：能夠保存連續12個月的用戶用電歷史記錄,月結時間可以設置(1-28)；月結內容包括：用電時間范圍、用戶各階段累計用電量、各階段執行的階梯電量及電價設定值、各階段的使用電費。

主要技術指標

       ◆ 額定電壓：3×220/380V；

       ◆ 工作電壓范圍：AC 180~260V；

       ◆ 標定電流：5(20)A,10(40)A,15(60)A,20(80)A；

       ◆ 脈沖常數：900IMP/KWH；400IMP/KWH；

       ◆ 準確度等級：1級；

       ◆ 計量分度：0.1度；

       ◆ 數據保護：斷電后數據保留>10年。

管理方式

       ◆ 通過485總線網絡、局域網網絡、無線網絡、電話網絡、GPRS網絡、光纖等傳輸網絡，由計算機進行管理。
